ネットワークロードバランサ

NetworkLoadBalancer は、TCP または UDP のポートでトラフィックを受け、バックエンドへ転送する L4 ロードバランサです。

作成する

1. Services から mNi LB を開きます。

2. Network Load Balancers、Create Network Load Balancer の順に選択します。

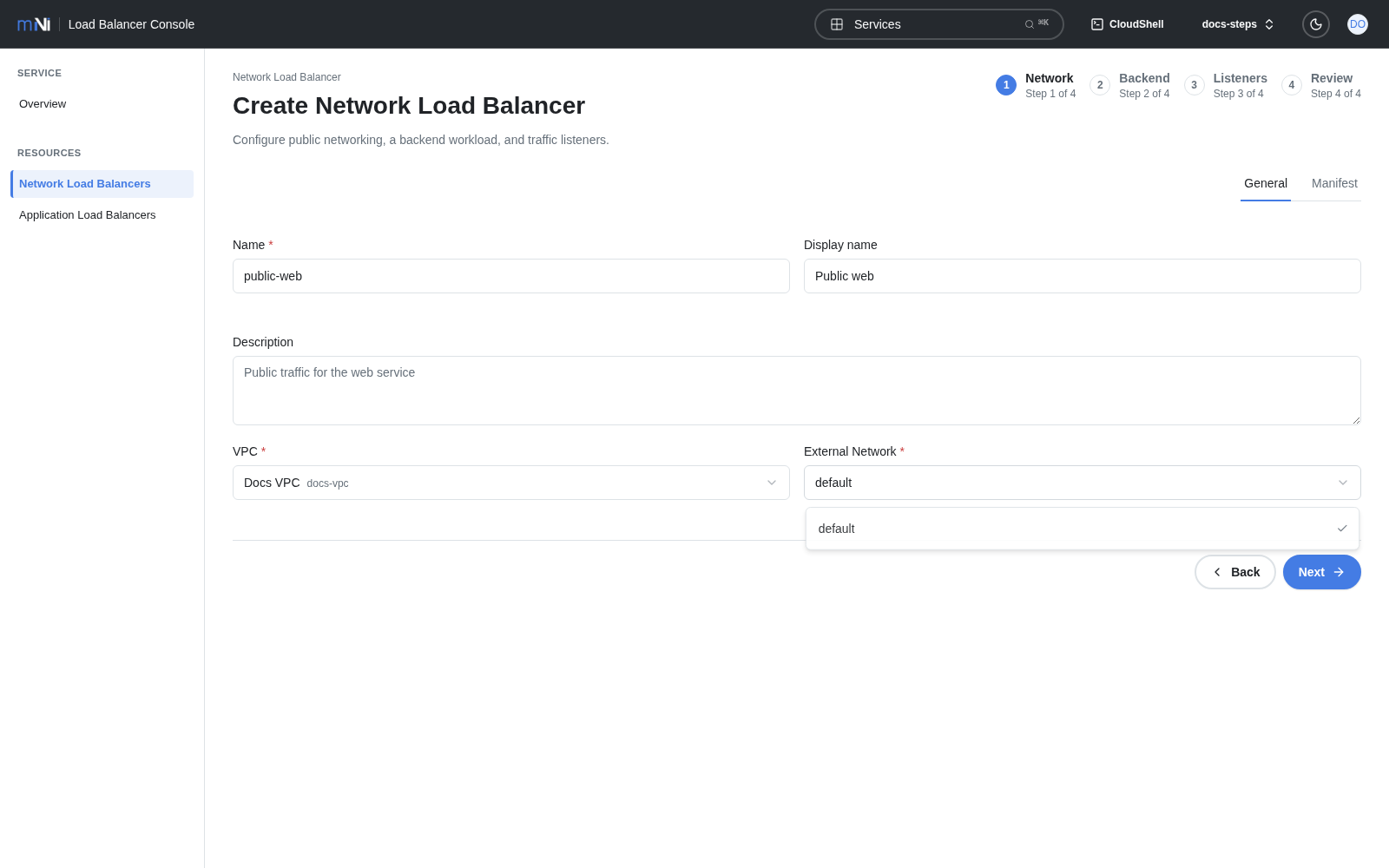

3. Name、Display name、Description を入力します。

4. Network で VPC と External Network を選択します。

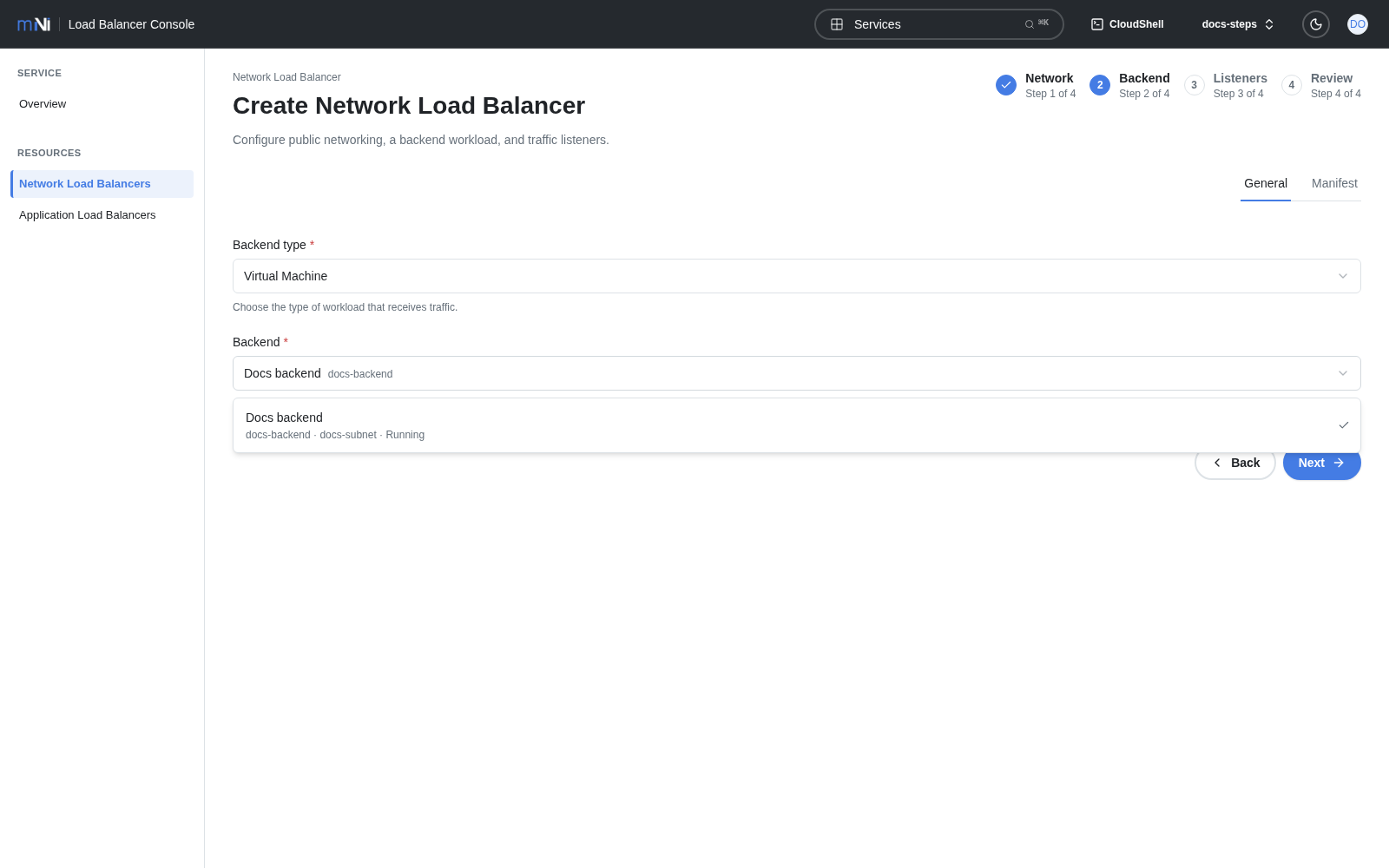

5. Backend type で Container、Container Pool、Virtual Machine、VM Pool のいずれかを選択し、Backend に対象を指定します。

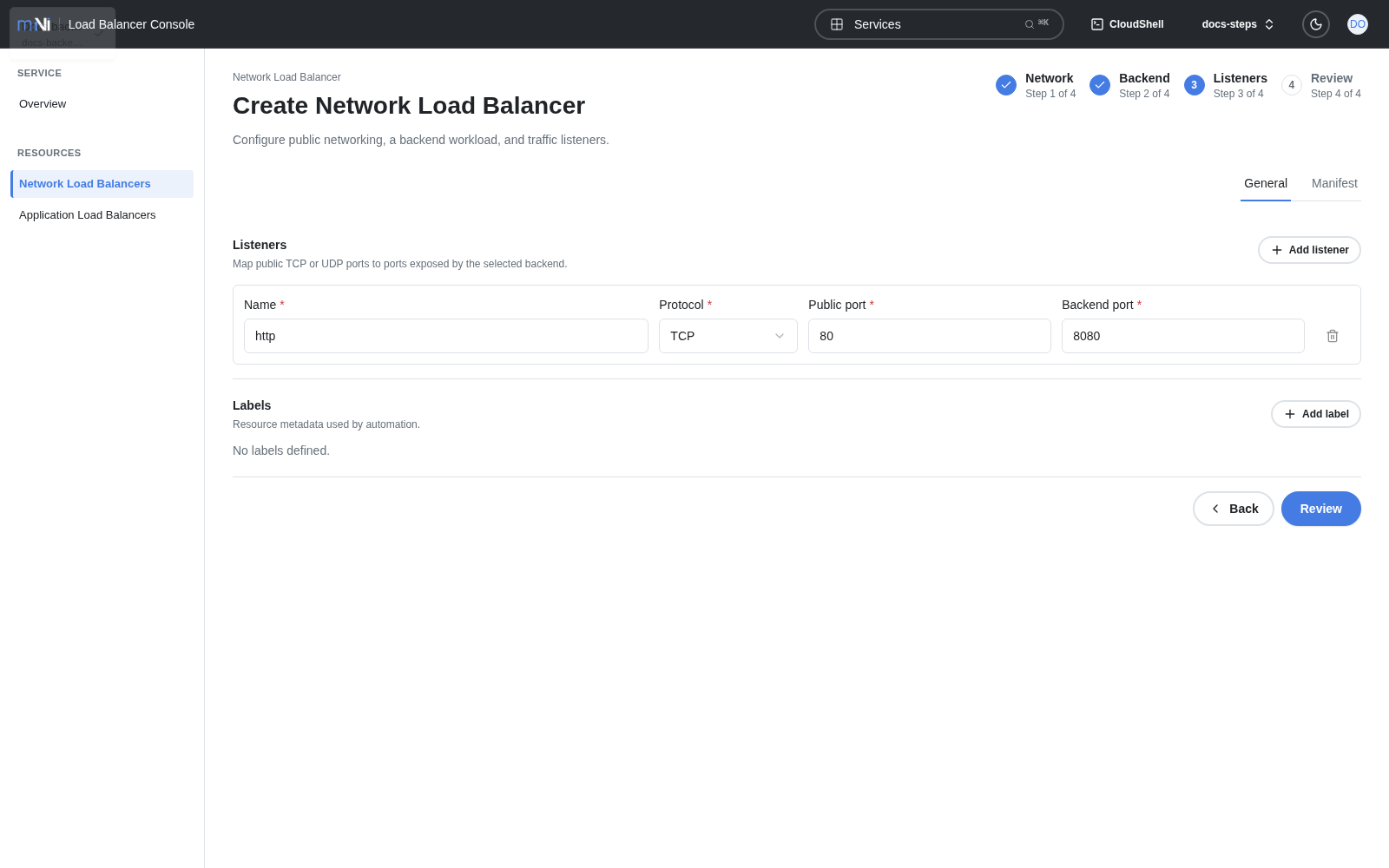

6. Listeners で Name、Protocol（TCP / UDP）、Public port、Backend port を設定します。

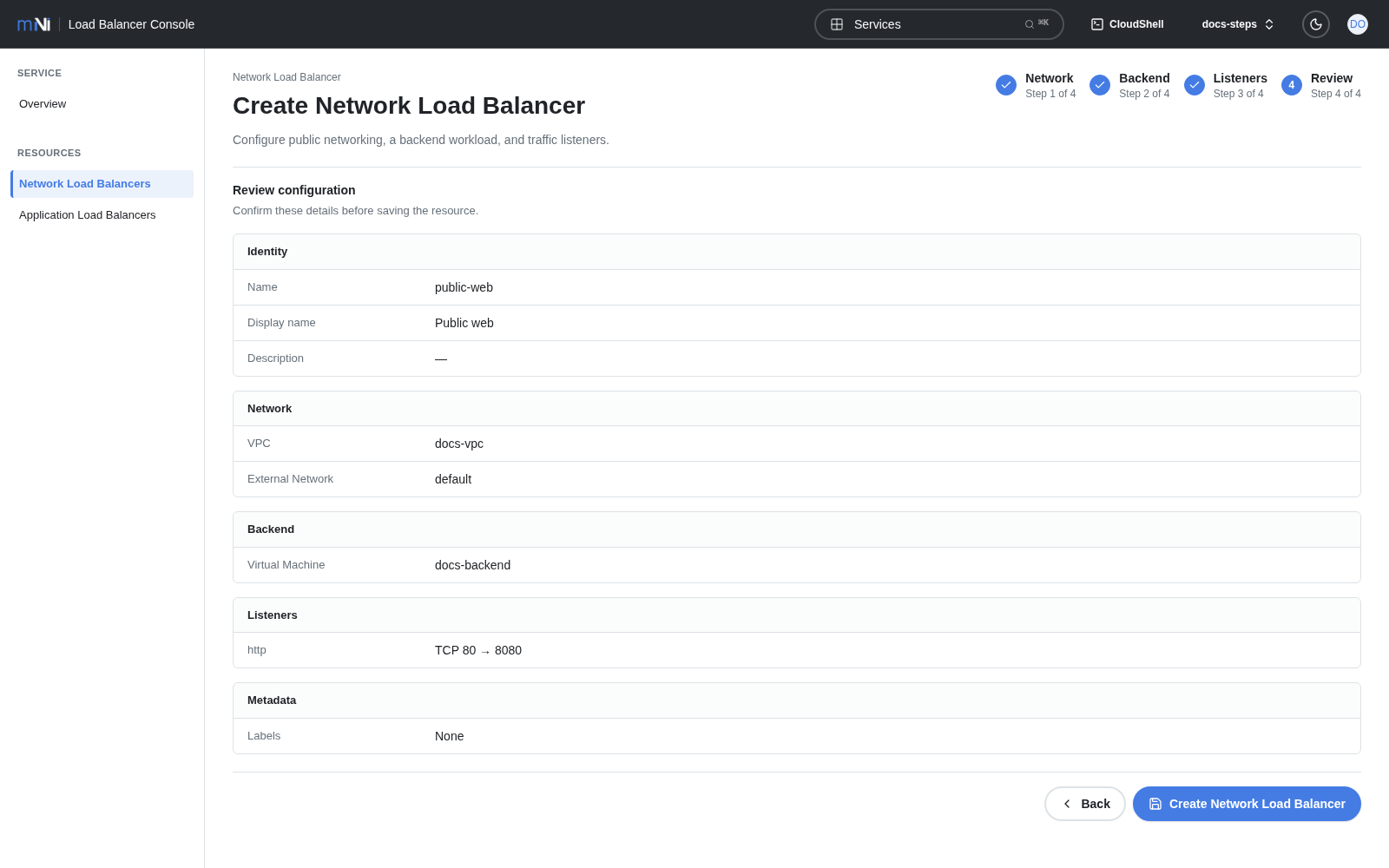

7. Review で確認し、ロードバランサを作成します。



状態が Ready になると、詳細画面で割り当てられたアドレスを確認できます。

バックエンドについて

• バックエンドには、ロードバランサと同じ VPC 内のリソースを指定します。
• 選択できるのは、状態が Ready または Running のリソースです。
• 詳細画面の Ready / total で、バックエンドのうち利用可能な台数を確認できます。

サンプル

apiVersion: lb/v1alpha1
kind: NetworkLoadBalancer
metadata:
  name: web
  displayName: Web load balancer
spec:
  network:
    vpc: production
    externalNetwork: public
  listeners:
    - name: http
      protocol: TCP
      port: 80
      backend:
        ref:
          apiVersion: ctr/v1alpha
          kind: ContainerPool
          name: web
        port: 8080

CLI で適用する場合は mni apply -f network-load-balancer.yaml、状態を確認する場合は mni describe networkloadbalancers web を実行します。
